BTCY系列消防供水設備

一、產品簡介

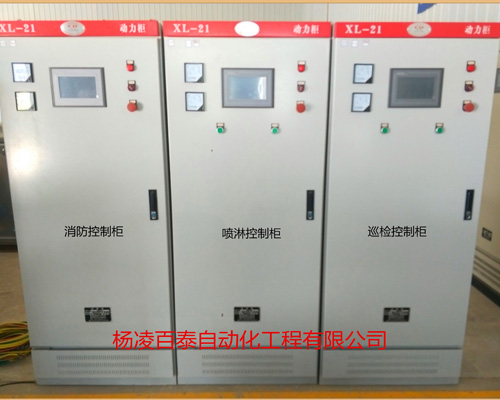

消防控制柜，依據《建筑設計防火規范》、《高層民用建筑設計防火規范》和《自動噴水滅火系統設計規范》設計，完全滿足建筑設計防火要求。它采用變頻調速穩壓泵，微機工頻控制消防主泵，適用于各種消防供水系統。

二、性能特點

1、消防主泵工頻運行，穩壓泵變頻控制，恒壓供水；

2、周期自動巡檢，隨時手動巡檢；

3、具有自動、手動、遠距離操作，聲光信號報警與消防中心聯控等功能；

4、設備結構緊湊，投資省，占地面積??；

三、主要功能

1、啟動方式

該設備具有自動、手動、遠距離消防聯動三種控制方式，設備可就地啟動緊急消防按鈕啟動，也可由消防中心遠距離啟動。變頻柜設有24V DC無源消防啟停信號接口，設備接到消防信號，立即進入消防恒壓供水狀態，壓力值由多功能PID調節儀設定，壓力設定精度為0.001MPa。管網壓力信號由遠傳壓力表采集。變頻柜具有循環軟啟動功能，一臺泵故障或流量不夠時，可自動變頻啟動另一臺泵。消防信號解除，立即恢復至平時消防穩壓狀態。為防止自動變頻萬一故障，系統設有手動工頻啟動功能。將選擇開關置于“手動”位，通過每臺泵的啟動、關閉按鈕可任意啟停某臺消防泵。

2、變頻穩壓功能

變頻柜在自動模式無消防信號時，設備處于變頻穩壓工作狀態，由電接點壓力表采集管網水壓限信號，當管網水壓降至穩壓下限PL時，消防泵變頻運行，向消防管網補水，當管網水壓達到穩壓上限PH時，消防泵軟停止。

3、自動換泵功能

兩臺主泵具有周期輪換運行功能，換泵周期由變頻柜程序設定，一般設定為24小時。為防止操作紊亂，在消防運行狀態及穩壓運行期間，限制換泵操作。若設備檢測到某臺泵故障時，立即切換到另一臺泵穩壓運行，并報警顯示。

4、自動(手動)巡檢功能

雖然平時消防泵自動換泵穩壓運行，但對水泵定期巡檢還是十分必要，以防偶然因素導致水泵長期不運轉而“銹死”。巡檢周期為15天，單泵巡檢運行時間為1分鐘。這兩個時間均由PLC程序設定，可隨時進行修改。巡檢時巡檢指示燈亮，若水泵故障系統可自動報警并記憶，故障指示燈脈動閃亮。

盡管設有自動巡檢功能，還建議操作人員定期巡視設備，為便于操作人員巡視檢查，操作面板另設有手動巡檢按鈕，可隨時對設備進行巡檢。

5、其它控制功能

控制系統還具有智能消防功能，因火災或管網漏水嚴重，在無消防信號情況下，設備自動進入消防高恒壓供水狀態，并報警。這樣可以防止真正火災發生時，而系統仍處于穩壓運行，水泵頻繁啟停，水壓時高時低而不穩，影響滅火設施用水。同時設備還具有消防狀態防退泵功能，這是與普通生活變頻設備的區別，也主要是防止水壓出現大的波動。

6、多種保護及故障報警功能

系統具有斷相、過負荷、接地、欠壓等保護及報警功能?？紤]到消防水泵的功能特點，將變頻器的輸出電流限制功能設定值調至最大150%。

7、消防中心相聯的聯動、反饋接口，實現遠距離自動啟動和泵運行狀況反饋。

8、系統設有水位接口，用于缺水報警指示。
