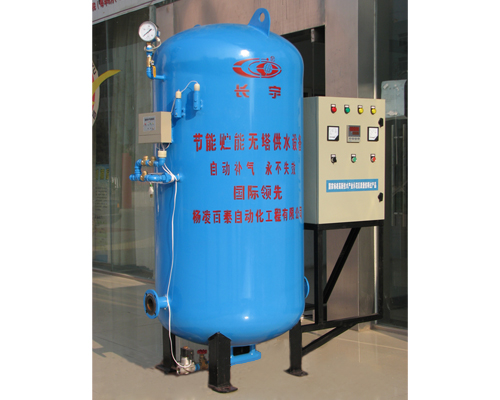

無塔供水設備主要由變頻控制柜，壓力傳感器，水泵等部分組成。變頻控制柜由斷路器，變頻器，接觸器，中間繼電器，PLC組成。按壓力罐，水泵，控制系統，管道系統。通風設備。壓力儀表進氣裝置可以自動泵運行或停止在連續供水配水管網中。

無塔供水，無塔供水設備的性能特點：

強大的儲層壓力的能力，以應付少量供水，特別是在晚上的時候可以大大節省能源。

調整音量（泵每啟動時間，可用于由用戶使用的水的量）。泵每次啟動的時候，很長一段時間，以保持管網壓力，減少設備啟動，低運行成本。

供水系統的選擇原則

（1）型水庫的容量應大于每小時最大供水。

（2）泵的揚程應大于實際供水的高度。

（3）的泵的流速應大于實際最大供水的總和。

（4）變頻控制柜的選擇：

用戶可以確定的水供應和水供應泵的型號和數量單位，選擇和控制柜的高度。

（2）逆變器

根據工藝要求，建議配備ABB ACS600系列變頻器。 ACS 600系列變頻器ABB的直接轉矩控制（DTC），有許多先進的制造工藝相結合，以提供高性能的逆變器。它具有較寬的功率范圍，出色的速度和轉矩控制特性，完整的保護功能以及靈活的編程能力，高可靠性和更小的體積。

主要技術參數：

功率范圍:2.2-3000KW

電源電壓：380/400/415/440/460/480/500VAC 3±10％;

電源頻率:48-63HJ

控制連接：2個可編程模擬輸入（AI），1個可編程的模擬輸出（AO），5個可編程數字輸入（DI），2個可編程數字輸出（DO）。

連續負載能力：150％，每10分鐘允許一分鐘

串行通訊能力：標準的RS-485接口使驅動器可以很容易地連接到計算機上。

保護功能：過電流保護，的I2t，過壓保護，欠壓保護，過熱保護，短路保護，接地保護，欠壓緩沖電機欠載/過載保護，堵轉保護，串行通訊故障保護，AI信號丟失保護等;上。

結構緊湊，安裝方便。通過各種電氣安全標準認證，產品符合GE，UL質量認證體系ISO9001和ISO4001等。

獨特的逆變器直接轉矩控制（DTC）功能的電機控制模式是最好的交流電機的核心變量，它可以直接控制，無速度反饋，可以實現精確控制電機的轉速和扭矩。

ACS600變頻器內置PID，PFC，預磁通8種應用宏，只需選擇應用宏，所有的參數都自動設置，輸入和輸出端子也將自動配置的默認應用程序的宏配置大大節省了時間和減少錯誤。

3個可編程控制器

推薦西門子PLC S7-200型。 SIMATIC S7-200可編程序控制器是模塊化的小型和中型PLC系統，以滿足中等性能要求的應用范圍廣泛的各種功能模塊可以非常好地滿足和適應自動控制的任務，各種單獨的模塊，可用于擴展泛組合，簡單實用的分布式體系結構和多界面網絡能力，以使應用程序是非常靈活的，用戶友好，易于采用無風扇設計當控制任務增加時，自由擴展廣泛的集成功能使得它非常強大的。

無塔供水設備提高性能的各種CPU和I / O擴展模塊，與許多方便的功能，用戶可以完全根據實際應用選擇相應的模塊。當任務規模，準備使用附加模塊來擴展PLC。
